屋外拡声用電力増幅装置

高効率化、小型化を実現した
デジタルパワーアンプ。
日本全国36,000カ所で採用。

高効率化を実現した定格出力120W・240Wデジタルパワーアンプ
当社独自のデジタルアンプ技術により、小型・高効率・軽量化を実現

カスタマイズにも対応いたします。詳細はお気軽にお問い合わせください。
尚、製品仕様については、改良のため予告なく変更する場合があります。

  • アイコン デジタルアンプに
    よる高効率化
    独自のデジタルアンプ技術により、小型・高効率・軽量化を実現しています。
  • アイコン ハイインピーダンス
    スピーカー対応
    ハイインピーダンススピーカーライン(100Vライン)に対応しています。
  • アイコン 停電時動作
    バックアップ
    バッテリーと組合せた拡声放送動作(24/72時間)が可能です。
  • アイコン 外部電源供給
    外部機器向けに無停電電源供給(DC13.8V/DC24V)が可能です。
  • アイコン 屋外設置対応
    屋外装置として動作可能な広温度にも対応します。(-20~+60℃)
  • アイコン 保護機能
    短絡・開放・過負荷等様々な状況を想定した保護機能を搭載しています。
  • 電力増幅装置(120W)CET1330AA

    写真

  • 電力増幅装置(240W)CET1340AA

    写真

  • 電力増幅装置(240W)CET1342AA

    写真

写真

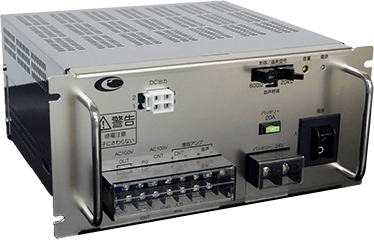

電力増幅装置(120W)

CET1330AA

電力増幅装置
(120W)

写真

型式
CET1330AA
定格出力
120W
AC電源入力
AC100V 50/60Hz(消費電力100W以下)
停電時動作
24/72時間
使用バッテリー
12V24AH×2/12V65AH×2
外部供給電源
DC13.8V/DC24V
動作温度条件
-20℃~+60℃

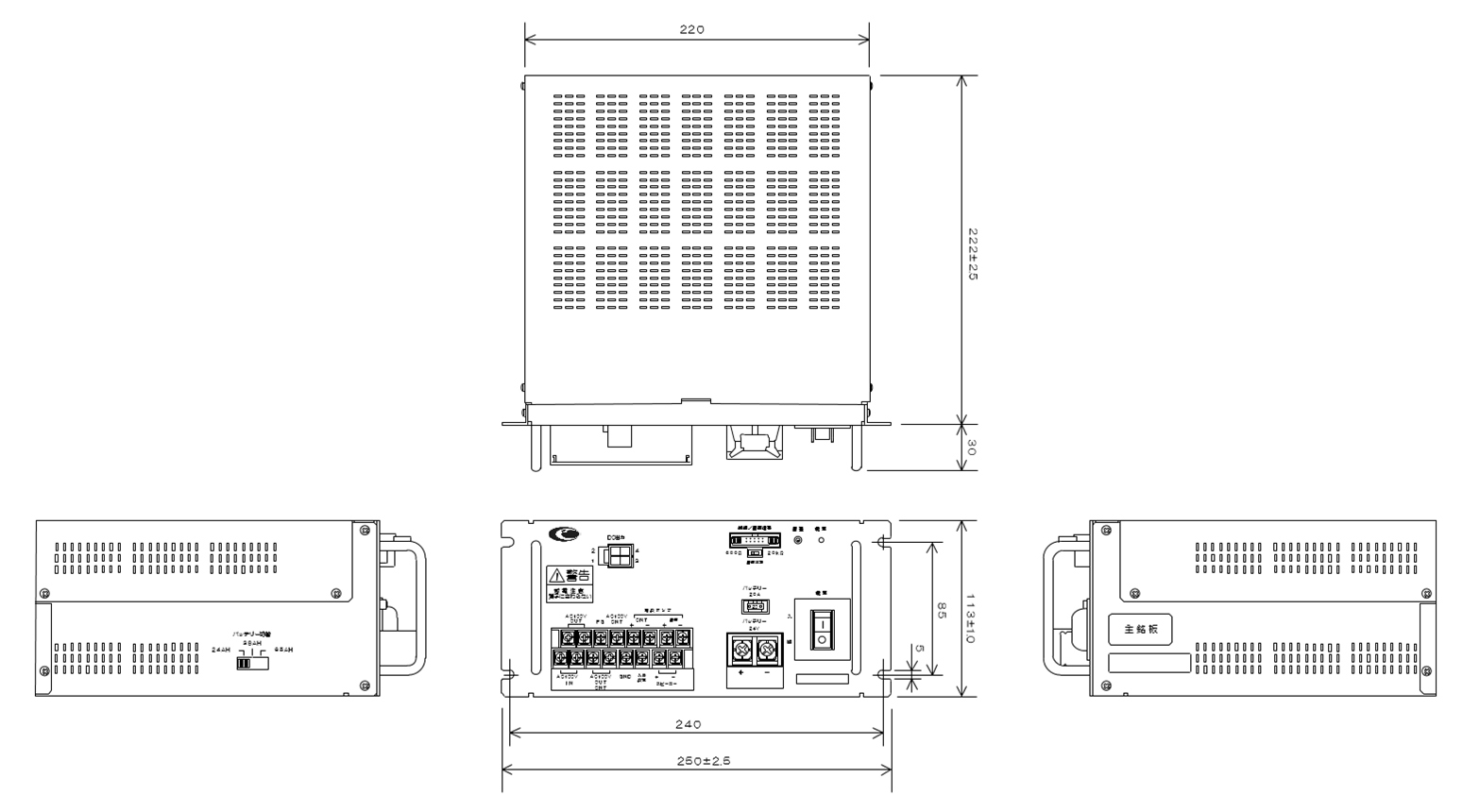

外形寸法
113(H)×250(W)×222(D)mm(小型筺体用)
質量
6kg以下
用途例
固定系防災無線(有線)システム、屋外放送用設備

主な仕様

図表
音声入力レベル
0±2dB(0.775Vrms)600Ω/20KΩ
音声出力レベル(スピーカ拡声)

定格出力:120W±10%
(3段階の遠隔制御可能)

  • 音量「大」設定:定格出力
  • 音量「中」設定:定格出力1/2
  • 音量「小」設定:定格出力1/4
音声出力適合負荷
83Ω(120W)
歪率
1%以下(1kHz定格出力時)
周波数特性
60dB以上(定格出力時)
出力電圧/電流

外部機器用

  • DC+13.8V±5% 5A(最大)
  • DC+24V-15%/+20% 1A(最大)
  • AC100V±10% 3A(最大)
  • AC100V±10% 1A(最大):ON/OFF機能付き

バッテリー充電用

  • 最大充電電圧/電流:27.3±0.3V、0.6A±20%/1.6A±20%
  • 使用バッテリー:12V24AH×2(24時間対応)
    /12V65AH×2(72時間対応)

写真

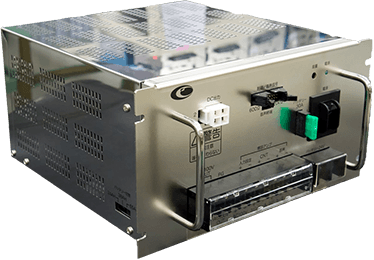

電力増幅装置(240W)

CET1340AA

電力増幅装置
(240W)

写真

型式
CET1340AA
定格出力
240W(120W×2)
AC電源入力
AC100V 50/60Hz(消費電力100W以下)
停電時動作
24/72時間
使用バッテリー
12V24AH×2/12V65AH×2
外部供給電源
DC13.8V/DC24V
動作温度条件
-20~+60℃

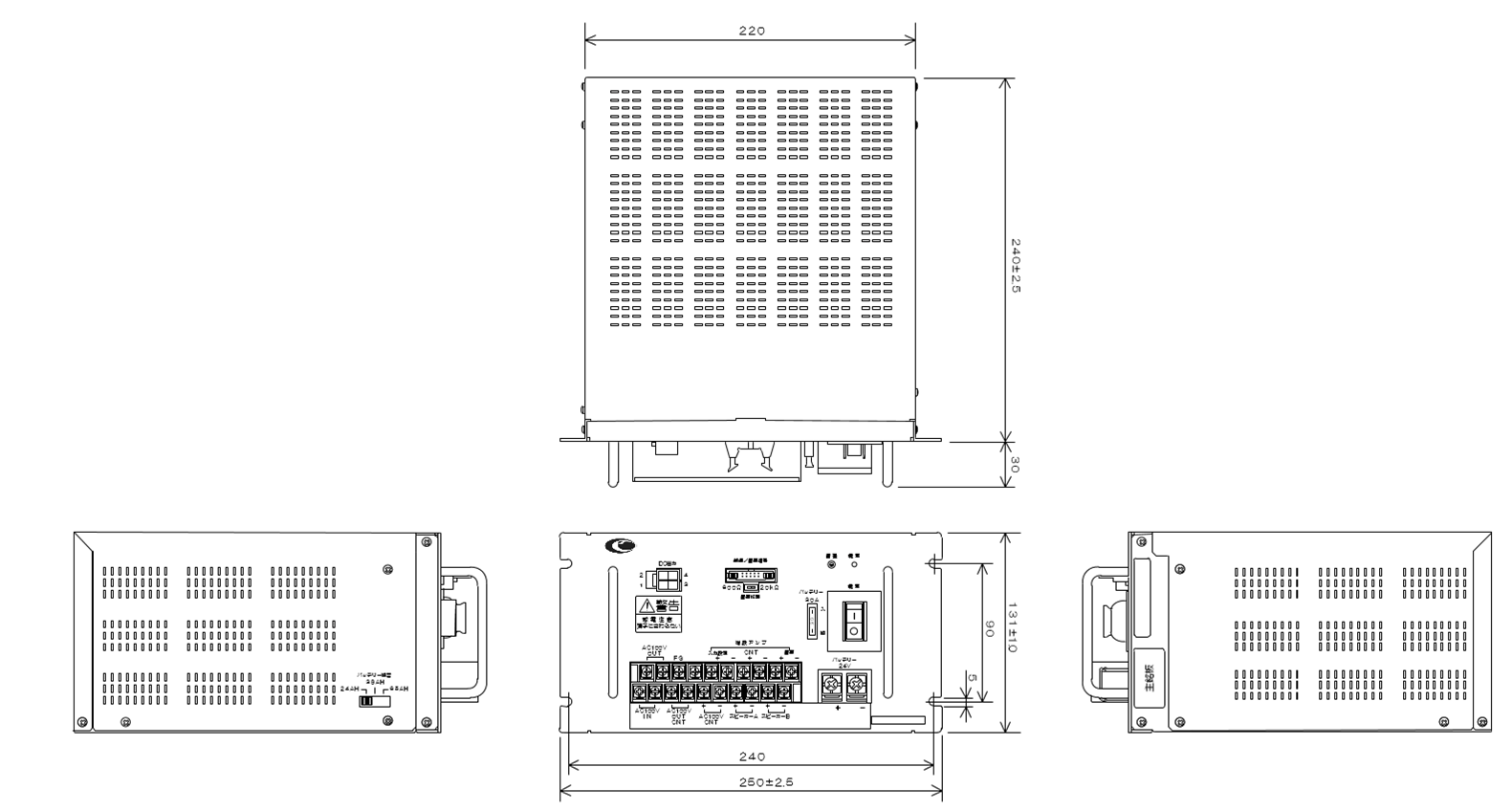

外形寸法
131(H)×250(W)×240(D)mm(小型筺体用)
質量
9kg以下
用途例
固定系防災無線(有線)システム、屋外放送用設備

主な仕様

図表
音声入力レベル
0±2dB(0.775Vrms)600Ω/20kΩ
音声出力レベル(スピーカ拡声)

定格出力:120W±10%(120W×2)
(3段階の遠隔制御可能)

  • 音量「大」設定:定格出力
  • 音量「中」設定:定格出力1/2
  • 音量「小」設定:定格出力1/4
音声出力適合負荷
83Ω(120W)×2
歪率
1%以下(1kHz定格出力時)
周波数特性
0.3k~7.0kHz ±2dB以内
S/N比
60dB以上(定格出力時)
出力電圧/電流

外部機器用

  • DC+13.8V±10% 3A(最大)
  • DC+24V-15%/+20% 1A(最大)
  • AC100V±10% 3A(最大)
  • AC100V±10% 1A(最大):ON/OFF機能付き

バッテリー充電用

  • 最大充電電圧/電流:27.3±0.3V、0.6A±20%/1.6A±20%
  • 使用バッテリー:12V24AH×2(24時間対応)
    /12V65AH×2(72時間対応)/li>

写真

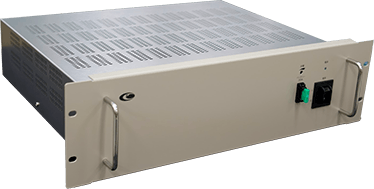

電力増幅装置(240W)

CET1342AA

電力増幅装置
(240W)

写真

型式
CET1342AA
定格出力
240W(120W×2)
AC電源入力
AC100V 50/60Hz(消費電力100W以下)
停電時動作
24/72時間
使用バッテリー
12V24AH×2/12V65AH×2
外部供給電源
DC13.8V/DC24V
動作温度条件
-20~+60℃

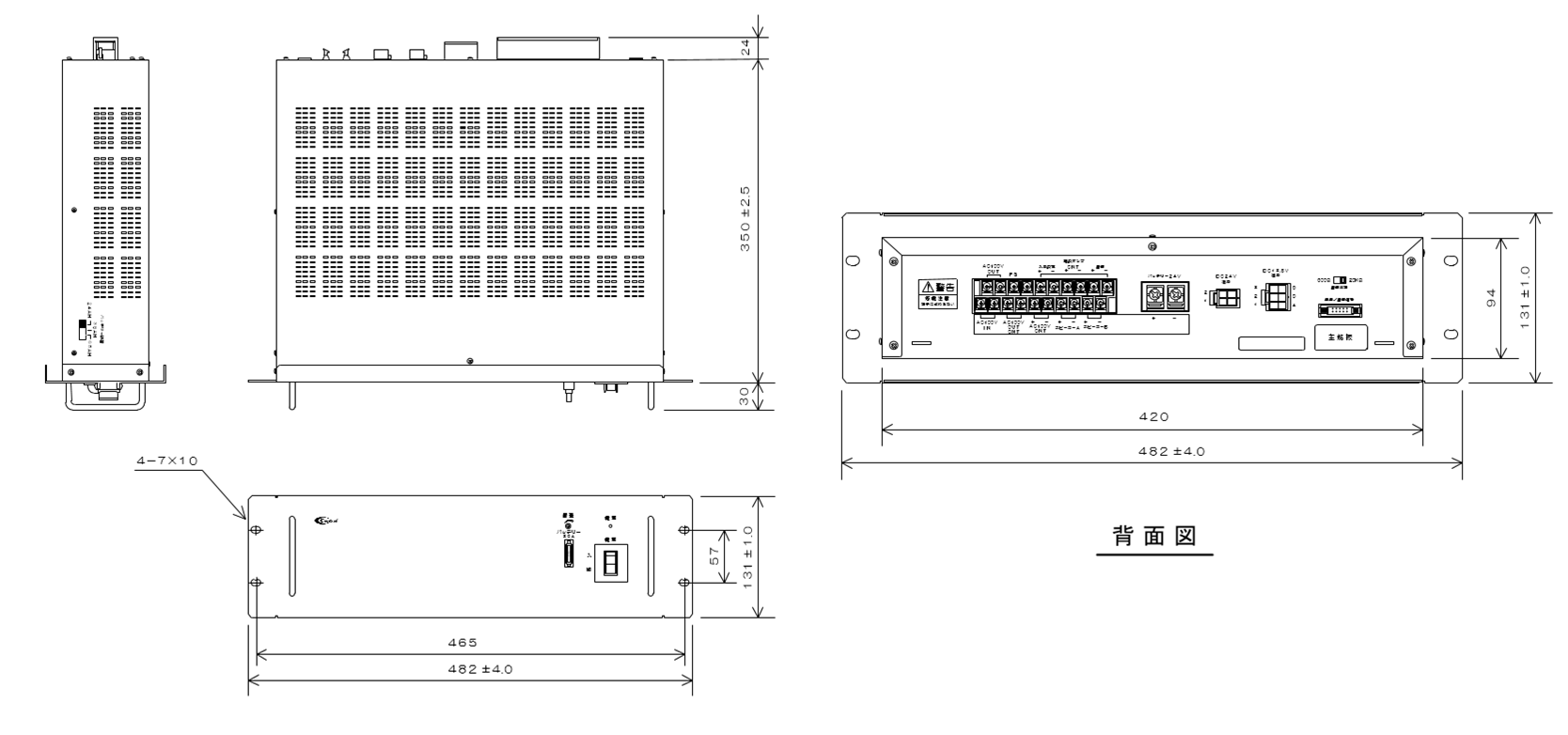

外形寸法
131(H)×482(W)×350(D)mm(EIAラック(3U)実装用)
質量
11kg以下
用途例
固定系防災無線(有線)システム、屋外放送用設備

主な仕様

図表
音声入力レベル
0±2dB(0.775Vrms)600Ω/20kΩ
音声出力レベル(スピーカ拡声)

定格出力:240W±10%(120W×2)
(3段階の遠隔制御可能)

  • 音量「大」設定:定格出力
  • 音量「中」設定:定格出力1/2
  • 音量「小」設定:定格出力1/4
音声出力適合負荷
83Ω(120W)×2
歪率
1%以下(1kHz定格出力時)
周波数特性
0.3k~7.0kHz ±2dB以内
S/N比
60dB以上(定格出力時)
出力電圧/電流

外部機器用

  • DC+13.8V±5% 3A(最大)
  • DC+24V-15%/+20% 1A(最大)
  • AC100V±10% 3A(最大)
  • AC100V±10% 1A(最大):ON/OFF機能付き

バッテリー充電用

  • 最大充電電圧/電流:27.3±0.3V、0.6A±20%/1.6A±20%
  • 使用バッテリー:12V24AH×2(24時間対応)
    /12V65AH×2(72時間対応)
PRODUCT 02
PRODUCT 02

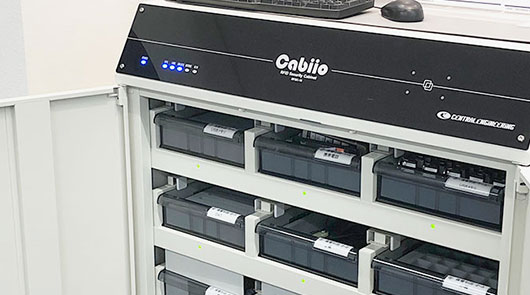

RFID 鍵・物品管理システム「Cabiio」
